経路制御

• ルーティング (routing)
• 経路制御表
  • ダイナミックルーティング (dynamic:動的)
  • スタティックルーティング (static:静的)

経路制御表

• 宛先 vs 次のルータ の表
• デフォルトルート (Default Route)
  • 宛先を 0.0.0.0/0 で表す
• ホストルート (Host Route)
  • IPアドレス/32
• ループバック
  • 127.0.0.1/32 localhost (自分自身)
  • あるハッカーの顛末 という笑い話

UNIX の経路制御表

• netstat -nr

• Routing Table: IPv4
    Destination           Gateway           Flags  Ref   Use   Interface
  -------------------- -------------------- ----- ----- ------ ---------
  192.168.201.0        192.168.201.13       U         1  79636  fjgi1
  133.97.166.0         133.97.166.13        U         1 402299  fjgi0
  133.97.166.0         133.97.166.17        U         1      0  fjgi0:1
  224.0.0.0            133.97.166.13        U         1      0  fjgi0
  224.0.0.0            133.97.166.13        U         1      0  fjgi0
  default              133.97.166.1         UG        13119322
  127.0.0.1            127.0.0.1            UH        61769466  lo0


IPパケットの分割・再構築

• MTU (Maximum Transfer Unit) の違い
  • FDDI (4352 octet) Ethernet (1500 octet) PPPoE (1492 octet)
• 大 -> 小のところで、パケットを分割する
• 分割されたパケットは、分割されたまま届くので、再構築してから上位層へ渡す
• Path MTU Discovery
  • 分割するな!というパケットを送る
  • エラーが返ったら、長過ぎる

ARP

• Address Resolution Protocol
• IPアドレスと MACアドレスの対応
  • ARP Table (ARP 表)
  • arp -a

ARP

• ARP要求
  • Source IP, Source MAC, Target IP をブロードキャスト
  • ブロードキャスト: 宛先MAC=ff:ff:ff:ff:ff:ff
• ARP応答
  • ARP要求で空欄であった Target MAC を記入して、Source MAC へユニキャスト応答
• Ethernetフレームでタイプは 0806

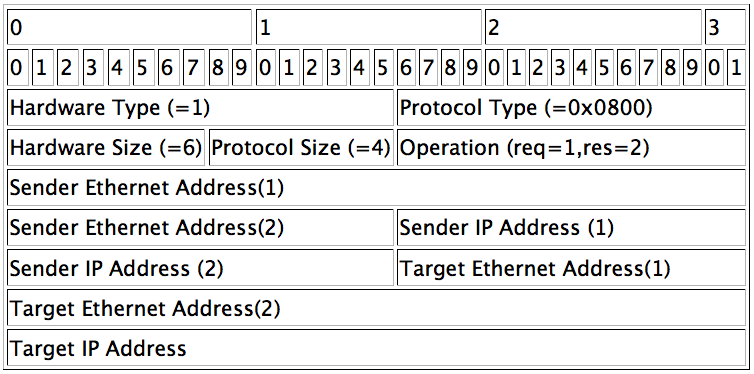

ARP パケットフォーマット

RARP

• RARP要求
  • Source MAC のみブロードキャスト
• RARP応答
  • RARPサーバが必要
  • 空欄であった、Source IP を記入して応答
• Ethernetフレームでタイプは 0835

ARP/RARP

• ARP ... あなた、どこにいるの？
• RARP ... 私は誰？

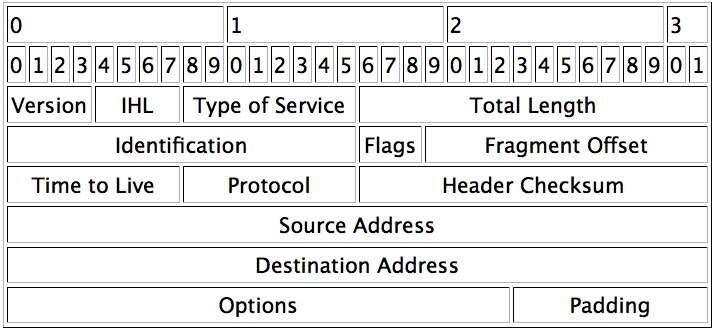

IPヘッダ

• STD 5

IPヘッダ説明(1)

• Version ... バージョン = 4
• IHL ... ヘッダ長
  • オプションが無ければ 5 x 32 bit = 160 bit = 20 octet
• TOS ... サービスタイプ
• Total Length ... パケット長

IPヘッダ説明(2)

• ID ... Identification
• Flags ... パケット分割について
  • 分割可能／不可
  • 継続あり／なし
• Fragment Offset ... 分割パケットのオフセット (どこから始まるか)

IPヘッダ説明(3)

• TTL ... Time To Live (1ホップ毎に1減)
• Protocol ... ペイロードデータのプロトコル
• Header Checksum

IPヘッダ説明(4)

• Source Address ... 送信元IPアドレス
• Destination Address ... 宛先IPアドレス
• Option/Padding ... あれば追加

ICMP

• Internet Control Message Protocol
• Protocol = 1
• IPパケット中継などで発生したエラーを通知する
• 相手ホストの存在を確認する
• etc.

ICMP のフォーマット

• |<-Type(8bit)->|<-Code(8bit)->|<--Checksum(16bit)-->|
  |<--Data...


• Type
• Code (Type によって定められている)

主な ICMP メッセージ

• ICMP到達不能メッセージ (Type 3)
• ICMPリダイレクトメッセージ (Type 5)
• ICMP時間超過メッセージ (Type 11)
  • traceroute に利用 (TTL を 1 から順に大きくしてパケットを送ると、途中で time exceeded が返ってくる)
• ICMPエコーメッセージ (Type 0,8)
  • ping コマンド

本日の問題

• 同じネットワーク上で、通信相手のIPアドレスからMACアドレスを知るために使われるのは ＿＿＿＿＿　＿＿＿＿＿＿＿　Protocol ( ＿＿＿ ) である。
