TCP/IP

インターネットアドレス(IP address)

RFC (Index) による規格化 32 ビットの数字で構成。ネットワーク部とホスト部に分けられる。

クラスA	0	ネットID(7bit)					ホストID(24bit)
クラスB	1	0	ネットID(14bit)					ホストID(16bit)
クラスC	1	1	0	ネットID(21bit)					ホストID(8bit)
クラスD	1	1	1	0	マルチキャストグループID(28bit)
クラスE	1	1	1	1	0	将来の拡張のために予約(27bit)

クラス範囲

A 0.0.0.0 ～ 127.255.255.255

B 128.0.0.0 ～ 191.255.255.255

C 192.0.0.0 ～ 223.255.255.255

D 224.0,0,0 ～ 239.255.255.255

E 240.0.0.0 ～ 247.255.255.255

クラス	範囲
A	0.0.0.0 ～ 127.255.255.255
B	128.0.0.0 ～ 191.255.255.255
C	192.0.0.0 ～ 223.255.255.255
D	224.0,0,0 ～ 239.255.255.255
E	240.0.0.0 ～ 247.255.255.255

インターネットアドレスの割り当ては InterNIC (Internet Network Information Center) が一元的におこなう。日本(JPNIC)は、アジアパシフィック地域 (APNIC)の下に位置づけられる。

インターネット参加組織の増加によって、クラスCでは足りないがクラスBでは余る組織のためにクラスレスなネットワークアドレスの交付が行われる。またプロバイダ毎にその複数のネットワークアドレスを集約することがおこなわれている。

TCP/IPのリンク層

Ethernet/IEEE802.3 へのカプセル化 (Encapsulation)
RFC894, RFC1042

802.3 MAC 802.2 LLC 802.2 SNAP

宛先
アドレス発信元
アドレスデータ長 DSAP
AA SSAP
AA Control
03 Original Code
00 タイプデータ CRC

タイプ
0800 IPデータグラム

タイプ
0806 ARP要求/応答 PAD

タイプ
0835 RARP要求/応答 PAD

Ethernet

宛先
アドレス発信元
アドレスタイプデータ CRC

タイプ
0800 IPデータグラム

タイプ
0806 ARP要求/応答 PAD

タイプ
0835 RARP要求/応答 PAD

特別な IP アドレス ... ループバックインターフェース 127.0.0.1 (localhost)

MTU ... Maximum Transfer Unit (RFC1191)

IP:インターネットプロトコル

公式仕様
IP Header の仕様


    0                   1                   2                   3
    0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |Version|  IHL  |Type of Service|          Total Length         |
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |         Identification        |Flags|      Fragment Offset    |
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |  Time to Live |    Protocol   |         Header Checksum       |
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |                       Source Address                          |
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |                    Destination Address                        |
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |                    Options                    |    Padding    |
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

                    Example Internet Datagram Header

Version 4: IPv4
Type of service (TOS): 000dtrc0 d=最小遅延 t=最大スループット r=最大信頼性 c=最小金銭コスト
Identification: データグラムの識別
Flags & Fragmentation: データグラムの分割
Time to Live (TTL): ルータを経由するたびに 1減らされる。もし 0 になると、データは破棄され、送り手にそのむねが通知される。
Protocol: RFC1700

IPルーティング

宛先が同一ネットワーク上にあれば、その宛先の持つ Ethernet Address へ送信
宛先が別のネットワーク上にあれば、そのネットワークへの中継を受け持つルータ(の Ethernet Address)へ送信
各ホストはルーティングテーブルを持つ

サブネット

クラスで規定されたホストアドレス空間を複数のネットワークに分割して使う。
サブネットマスク
例：高知大学に割り当てられたネットワーク 133.97 (クラスは何だろうか？)
分割されたネットワークアドレス ... 情報科学科は 133.97.54
このときのサブネットマスク ... 255.255.255.0

ARP: Address Resolution Protocol

IP アドレスを持つホストの Ethernet Address を尋ねる(broadcast)/答える(unicast)
Type = 0806

0										1										2										3
0	1	2	3	4	5	6	7	8	9	0	1	2	3	4	5	6	7	8	9	0	1	2	3	4	5	6	7	8	9	0	1
Hardware Type (=1)																Protocol Type (=0x0800)
Hardware Size (=6)								Protocol Size (=4)								Operation (要求=1,応答=2)
送り手 Ethernet Address(1)
送り手 Ethernet Address(2)																送り手 IP Address (1)
送り手 IP Address (2)																ターゲット Ethernet Address(1)
ターゲット Ethernet Address(2)
ターゲット IP Address

RFC826

代理(Proxy) ARP

PPP リンクの先にあるマシンの代わりに ARP 応答を出す。

arp コマンド

オプションと機能(詳しくは man arp)

-a: ARPキャッシュのデータを表示する
-d: ARPキャッシュのデータを削除する
-s: データを追加する

RARP: Reverse Address Resolution Protocol

Ethernet Address から IP アドレスを尋ねる(broadcast)/答える(unicast)
X端末やディスクレスワークステーションなど、IPアドレスをディスクのファイル上に保存できない(起動時に読み込めない)システムでは必要になる。
Type = 0835

0										1										2										3
0	1	2	3	4	5	6	7	8	9	0	1	2	3	4	5	6	7	8	9	0	1	2	3	4	5	6	7	8	9	0	1
Hardware Type (=1)																Protocol Type (=0x0800)
Hardware Size (=6)								Protocol Size (=4)								Operation (要求=3,応答=4)
送り手 Ethernet Address(1)
送り手 Ethernet Address(2)																送り手 IP Address (1)
送り手 IP Address (2)																ターゲット Ethernet Address(1)
ターゲット Ethernet Address(2)
ターゲット IP Address

RFC903

/etc/ethers ファイル

ICMP:インターネット・コントロール・メッセージ・プロトコル

ICMP (Internet Control Message Protocol)は IP データグラムにカプセル化される。
RFC792 IPプロトコル = 1

IP データグラム

IP ヘッダ ICMP メッセージ
20 byte

0										1										2										3
0	1	2	3	4	5	6	7	8	9	0	1	2	3	4	5	6	7	8	9	0	1	2	3	4	5	6	7	8	9	0	1
Message Type								Message Code								Check Sum (メッセージ全体)
:
(内容はタイプとコードによる)
:

ICMP メッセージのタイプ

タイプ	コード	説明	照会	エラー
0	0	エコー応答	○
3		宛先到達不可
	0	ネットワーク到達不可		○
	1	ホスト到達不可		○
	2	プロトコル到達不可		○
	3	ポート到達不可		○
	4	フラグメンテーションが必要だが、フラグメントしてはいけないことを示すビットが設定されている		○
	5	ソースルートが失敗		○
	6	宛先ネットワークが不明		○
	7	宛先ホストが不明		○
	8	発信元ホストが孤立(使用されていない)		○
	9	宛先ネットワークが管理的に禁止されている		○
	10	宛先ホストが管理的に禁止されている		○
	11	サービスタイプにネットワーク到達不可		○
	12	サービスタイプにホスト到達不可		○
	13	フィルタリングで通信が管理的に禁止されている		○
	14	ホスト優先違反		○
	15	事実上、優先切断		○
4	0	発信元抑制		○
5		リダイレクト
	0	ネットワークへのリダイレクト		○
	1	ホストへのリダイレクト		○
	2	TOS, ネットワークへのリダイレクト		○
	3	TOS, ホストへのリダイレクト		○
8	0	エコー要求	○
9	0	ルータ広告(advertise)	○
10	0	ルータ請願(request)	○
11		時間超過
	0	転送中の生存時間=0		○
	1	リアセンブリ中の生存時間=0		○
12		パラメタ問題
	0	IPヘッダに問題		○
	1	必要なオプションの欠落		○
13	0	タイムスタンプ要求	○
14	0	タイムスタンプ応答	○
15	0	インフォメーション要求(Obsolete)	○
16	0	インフォメーション応答(Obsolete)	○
17	0	アドレスマスク要求	○
18	0	アドレスマスク応答	○

Ping プログラム

ICMP エコー要求

0										1										2										3
0	1	2	3	4	5	6	7	8	9	0	1	2	3	4	5	6	7	8	9	0	1	2	3	4	5	6	7	8	9	0	1
Message Type = 0 または 8								Message Code = 0								Check Sum (メッセージ全体)
識別子																シーケンス番号
オプションのデータ
:

Traceroute プログラム

UDP: User Datagram Protocol

簡単なトランスポート層プロトコル。一つの UDPデータグラムは一つの IP データグラムとして送信される。

<---- IP データグラム ---->

<---- UDP データグラム ---->

IP
ヘッダ UDP
ヘッダ UDP データ

20 バイト 8 バイト

RFC768 IP プロトコル番号 = 17

UDP はデータグラムが相手に到達することを保証しない。つまり、信頼性のあるプロトコルではない。しかし、時と場合によってはこのようなプロトコルが有効な場合がある。

UDP ヘッダ

0 1 2 3

0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1

16 bit 発信元ポート番号 16 bit 宛先ポート番号

16 bit UDP データ長 16 bit UDP チェックサム

データ

:

ポート番号: 送り手のプロセスと受け手のプロセスを識別する。サーバー側はあらかじめ決められた番号を使い、クライアント側はたまたま使われていない番号を使う (但し、通常 1024 から 5000 の間)。これを、エフェメラル(短命の)ポートということがある。

TCP: Transmission Control Protocol

RFC793 IP プロトコル = 6

TCP はコネクション指向の、信頼性のあるバイト・ストリーム・サービスを提供する。

通信に最適なサイズに分割。(TCPからIPに渡される情報のユニットをセグメントという。)
タイマーの設定。(時間内に確認応答がなければ再転送を試みる)
データを受け取ると確認応答を出す。
チェックサムを利用。(正しくない場合は確認応答を出さないことで再送を待つ)
受け取ったセグメントを正しい順番に並べ替える。(IPデータグラムは順番どおりに到着するとは限らない。)
重複したデータは破棄する。
フロー制御を行う。(バッファのオーバーフローを防ぐ)

<---- IP データグラム ---->

<---- TCP セグメント ---->

IP
ヘッダ TCP
ヘッダ TCP データ

20 バイト 20 バイト

TCP ヘッダ

0										1										2										3
0	1	2	3	4	5	6	7	8	9	0	1	2	3	4	5	6	7	8	9	0	1	2	3	4	5	6	7	8	9	0	1
16 bit 発信元ポート番号																16 bit 宛先ポート番号
32 bit シーケンス番号
32 bit 確認応答番号
4 bit ヘッダ長				予約ずみ (6bit)						U R G	A C K	P S H	R S T	S Y N	F I N	16 bit ウィンドウサイズ
16 bit TCP チェックサム																16 bit 緊急ポインタ
オプション(もしあれば)
:
データ
:

ソケット:IP アドレスとポート番号の組み合わせ。BSDのライブラリ名称。
ソケット・ペア送り手・受け手のソケットの組み合わせ。

フラグ・ビット

URG: 緊急ポインタが有効
ACK: 確認応答番号が有効
PSH: 受け手はこのデータを可能な限り早急にアプリケーションに渡さなければならない
RST: コネクションをリセット
SYN: コネクションを初期化するためにシーケンス番号を同期させる
FIN: 送り手はデータの送信を終了した

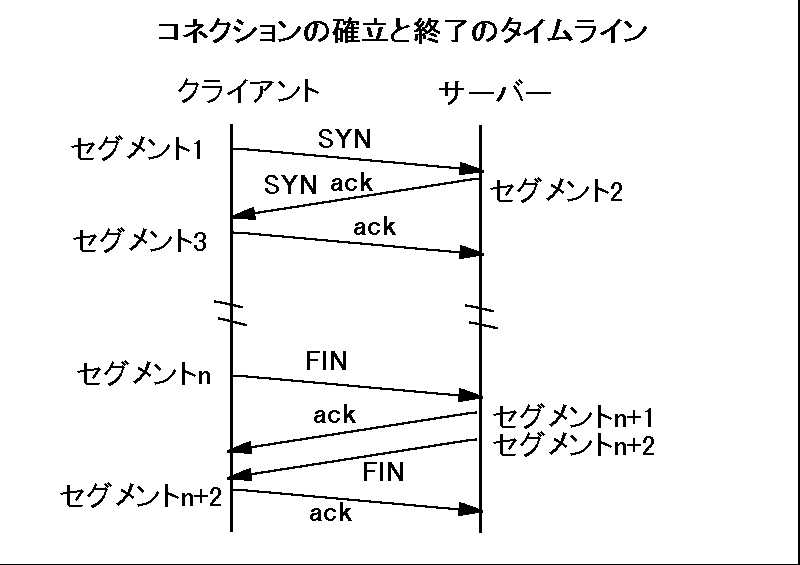

TCP コネクションの確立と終了

コネクションの確立

クライアントは、接続したいサーバーのポート番号とクライアントの初期シーケンス番号 (普通クロックから作成される 32bit unsigned int) を指定した SYN セグメントを送る。
サーバーは、サーバーの初期シーケンス番号を含む SYN セグメントを送る。この際クライアントのシーケンス番号+1のACKをつける。
クライアントはサーバーから送られてきた SYN に対して、サーバーのシーケンス番号 +1 のACKで確認応答を返す。

コネクション終了プロトコル

片方(普通はクライアント)から FIN を送る。
もう一方(普通はサーバー)から FINに対する ACK を送る。
この段階で「片方」はデータの送信を終了したことになる。しかし、TCP は上位のアプリケーション層に対して「全二重」通信を提供しているので、必ずしも「もう一方」からのデータ送信が終了したわけではない。この状態を ハーフ・クローズという。
「もう一方」から FIN を送る。
「片方」から ack を送る。

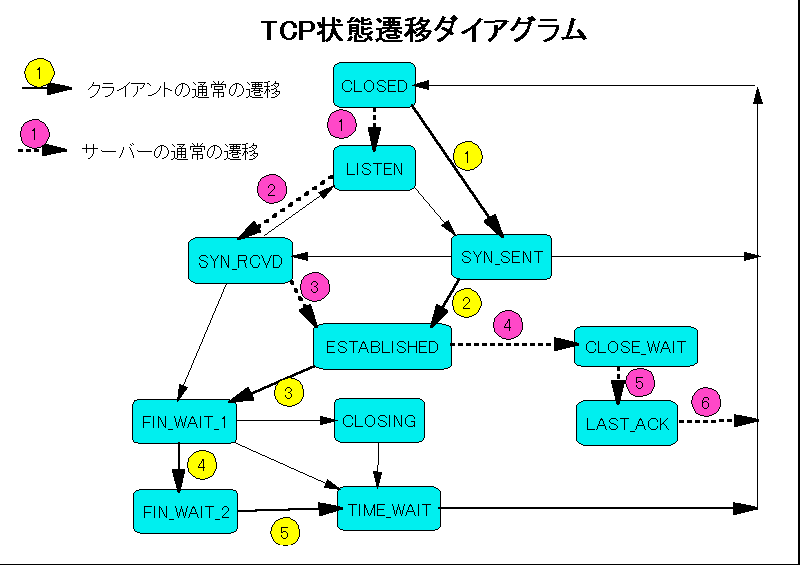

TCP の状態遷移

クライアントの通常の遷移

appl: アクティブ・オープン; send: SYN
recv: SYN,ACK; send: ACK
appl: クローズ; send: FIN
recv: ACK; send: 何も送らない
recv: FIN; send: ACK

サーバーの通常の遷移

appl: パッシブ・オープン; send:何も送らない
recv: SYN; send: SYN,ACK
recv: ACK; send: 何も送らない
recv: FIN; send: ACK
appl: クローズ; send: FIN
recv: ACK; send: 何も送らない

TCP のデータ・フロー

インタラクティブ入力

1文字キーを打つ毎に1つのデータパケットが発生する。また、Rlogin の場合はクライアントがタイプした文字をサーバーがエコーする。そのため、データの流れは次のようになる。

クライアントからの1文字のキー入力
サーバーからの確認応答(ACK)
サーバーからのエコー
クライアントからの確認応答(ACK)

遅延 ACK ... ACK を次のデータに載せるため ACK を遅らせる。遅延ACKタイマーは 200 msec から 500 msec 程度。次のデータが無ければ、タイマーで決められた時間後に ACK を単独のパケットで送り出す。
Nagleアルゴリズム ... 1文字1パケットは混雑の少ない高速のLANでは問題が無いが、遅い混雑のあるWAN などでは効率が悪い。ACK が来るまで送信すべきデータをひとつのセグメントに集積する。

バルク・データ・フロー

LAN上で受け手が十分速いマシンの場合 ... 受け取ったパケットを高速に処理できる。ACK はひとつおき。
受け手が遅い場合 ... 受け取ってすぐに ACK を送るが、処理しきれないデータがバッファにたまるためウィンドウサイズを小さくする。ウィンドウサイズ 0 の確認応答を出した時はデータバッファに十分な空きができたら、ウィンドウ更新ACKを送る。
スロースタート ... 最初に受け手から広告されたウィンドウサイズで一気にデータを高速に送ろうとすると途中に低速回線がある場合に輻輳(congestion)が発生する。そこで、送り手は 輻輳ウィンドウ(cwnd)と呼ばれる送り手側のウィンドウを用意する。 cwnd のサイズは最初は1パケット分、ACK が返って来るたびに、2倍にされる。インターネットの限界に達すると途中でパケットの破棄が発生するため ACK が返って来なくなる。そこで、適切な cwnd のサイズを決定することができる。
スループット ... 送り出したセグメントと返ってくる ACK が、伝送路の途中にどれだけ存在できるか。パイプのキャパシティ(bit) = 帯域幅(bit/sec) x 往復時間(sec) ... 帯域幅遅延積
ボトルネック ... WAN の途中に低速の回線があるとき
